一、所属领域
新能源应用与节能技术
二、技术或产品名称
新工质高温热泵及应用技术
三、技术水平
国际先进
四、技术简介
工业中存在着大量60℃以下的余热资源,由于温度较低无法直接应用而被排掉,造成能量浪费,同时带来环境热污染。另一方面,工业生产过程中,大量需要60-150℃之间的热能,为满足工艺和生产需求,该温度区间通常靠工业炉燃烧燃料至1500℃以上来提供,造成能源品位浪费。若能利用高温热泵回收低温余热热,再次利用加热至所需温度区间,将节约大量高品位能源。而目前广泛采用的热泵机组由于工质和技术的限制,只能利用25℃以下的余热和制取65℃以下的热水,无法满足工业用热和大部分余热回收的需要。本技术提出新型非共沸混合物工质,结合自复叠循环、变组分调节技术,研制出系列新工质高温水源热泵系统,可以适应较广温度范围的工况变化,制取120℃以上的温度或蒸汽,可广泛应用于石油化工、纺织印染、钢铁冶金、市政建筑等领域,具有巨大的应用前景和市场潜力。
五、创新点及性能指标
1、 新型非共沸混合工质:环境友好,ODP=0,无毒不可燃,融油性良好;当冷凝温度为100 ℃时,冷凝压力为2.2MPa,压缩机排气温度为105 ℃,符合高温热泵对排气压力和温度的限制要求,COPh值处于较高水平。
2、自复叠制冷循环:
单压缩机自复叠循环,采用非共沸混合工质,在汽液分离器中改变液相组分和气相组分,高沸点工质组分占多的液相混合工质节流后作为中间冷却剂冷却低沸点工质,低沸点工质经冷凝后节流进一步降低温度,在蒸发器中获得较低的蒸发温度。这样可使得循环冷凝温度和蒸发温度具有较大的差距而维持适中的压比。
3、形成系列化专用高温热泵机组
研制原油加热系统、工业干燥系统、建筑供热系统、工业废水污水余热回收系统系列化专用高温热泵,可以适应较广温度范围的工况变化,制取120℃以上的温度或蒸汽。
六、知识产权情况
已申请国家发明专利5项
七、合作方式
技术转让或技术入股
八、投资概算及经济效益分析
初期生产2000台规模,生产设备500万元,检测及实验设备:200万元,系列化产品研制及应用技术方案:300万元,流动资金1000万元,其他预备金200万元,不计厂房建设、土地等费用,投资约2200万元。建设期1年,达产后产值1.5亿元,利税4500万元。
九、技术或产品的关键词
高温热泵,非共沸混合工质,自复叠制冷循环,节能减排

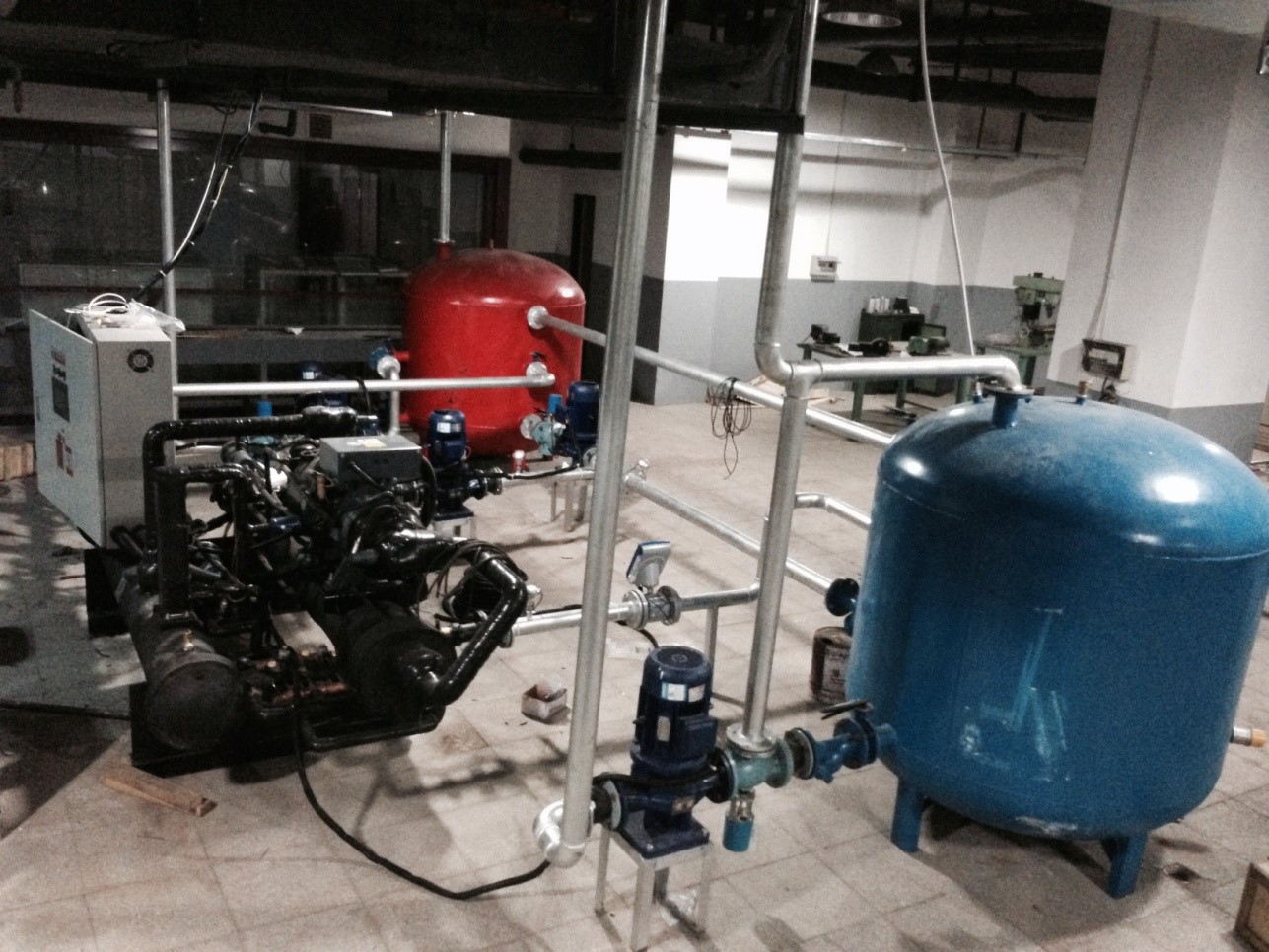

十、技术或产品介绍图片
