一、所属领域
增材制造(3D打印);智能制造;微纳制造
二、技术或产品名称
电场驱动喷射沉积微纳3D打印机
三、技术水平
原创性技术,国内领先,国际先进。
四、技术简介
电场驱动喷射沉积微纳3D打印机是青岛理工大学山东省增材制造工程技术研究中心研制的具有完全自主知识产权的高端智能制造装备,能够实现在各种硬质基板和柔性基底上高效低成本批量化制造大面积微纳图案和复杂三维微结构,尤其适合超高粘度功能材料高精度三维微结构打印以及大面积宏/微结构跨尺度制造,具有分辨率高、打印材料广泛、工艺简单、成本低、效率高、模块化定制的突出优点。
EM3DP-2A型微纳3D打印机主要应用于3D打印电子、透明电极、透明电磁屏蔽、透明电加热、柔性电子、可拉伸电子、纸基电子、OLED、血管支架、组织工程、可穿戴设备、太阳能电池、物联网传感器(RFID)、微光学、微模具、先进材料、微结构、柔性电路板等领域。
本项目的相关的研究成果已经发表在Advanced Materials、中国科学等本领域国内外顶尖期刊,申请和授权发明专利21项,获得软件著作版权1项。研制出国内首台具有完全自主知识产权的工业级微纳尺度3D打印机,打破国际垄断。
五、创新点及性能指标
1.创新点:
微纳3D打印技术难度大,门槛高,目前微纳3D打印机基本上被德国、美国等少数国家所垄断。针对现有微纳尺度3D打印技术的不足和挑战性难题,提出并建立了一种原创性的微纳增材制造技术—电场驱动喷射沉积微纳3D打印。它利用自激发静电场和电流体动力学缩颈效应实现锥射流微喷射制造1D(微液滴或者微熔滴)和2D(微细线或者纳米纤维)微纳结构成形,并结合电荷诱导自对正多层堆积,实现复杂3D微纳结构增材制造。
兼顾打印精度和打印效率,提出三种全新的打印工作模式:微挤出模式;脉冲锥射流模式;连续锥射流模式。根据成形件的具体特征结构要求,打印过程采用相匹配的打印模式,实现大面积宏/微结构跨尺度制造。
基于该成型原理,研制出国内首台具有完全自主知识产权的工业级微纳尺度3D打印机,达到国际领先水平,打破国际垄断。

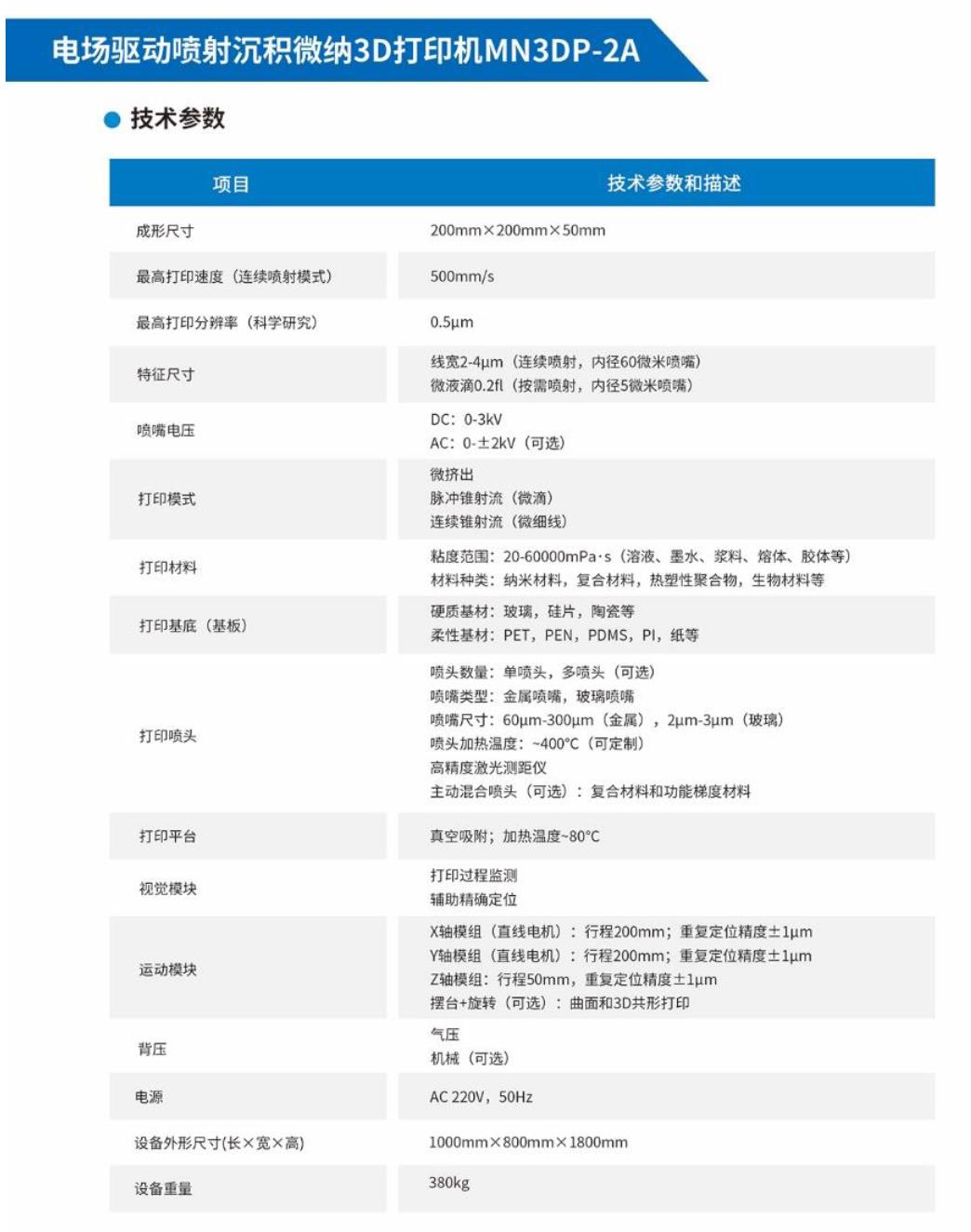

2.技术参数和性能指标:
六、知识产权情况
1.ZL2017105281768. 一种电场驱动喷射沉积3D打印装置及其工作方法.
2. ZL201610781585.4. 一种多材料复合3D打印机及其工作方法和应用.
3. ZL201611197075.9. 嵌入式电子产品的3D打印方法及3D打印机.
4. ZL201510732961.6. 一种单喷头多材料多尺度3D打印装置及其工作方法.
5. ZL201410459117.6. 一种基于4D打印和纳米压印制造微纳复合结构的方法.
6. 201611197073.X. 一种微纳尺度3D打印机及方法.
7. 201810726142.4. 一种集成喷头电场驱动喷射微纳3D打印装置及其工作方法.
8. 201711408812.X. 一种高精度电场驱动喷射沉积3D打印机及其工作方法.
9. 201811018667.9. 用于共形天线和电路一体化制造的3D打印装置及其方法.
10. 201910204502.9. 聚合物基复合材料高分辨3D打印装置及其工作方法.
七、合作方式
股权融资,出让10-15%的股份。或者结合具体应用,合作开发。
八、投资概算及经济效益分析

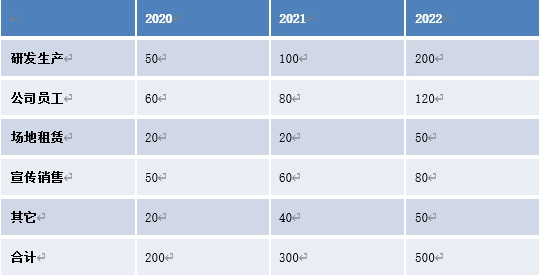

项目所需投资金额为1000万元,资金将被用于设备研发生产、员工薪资、场地租赁、宣传销售等,未来三年具体使用概算如下表所示。
研发生产:包含成熟设备生产以及新产品研发。
公司员工:包含市场销售人员、管理人员、机械工程师、电气工程师、软件工程师、钳工电工、财务等。
场地租赁:包含设备生产厂房以及日常办公。
宣传销售:包含参加展会、网上宣传等。
其它:包含公司日常运营所产生费用。

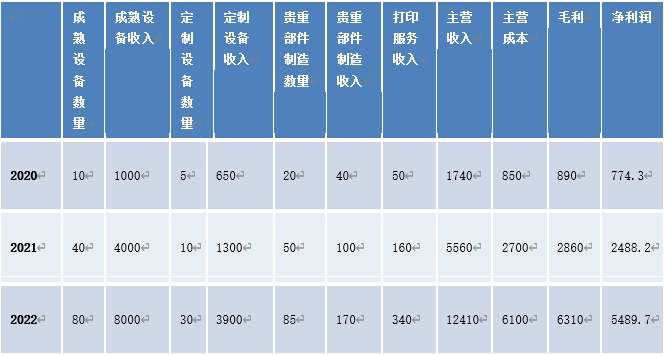

项目在获得资金支持后,将着力完善团队建设以及装备研发,批量生产工业化设备,并接受特殊行业的定制化服务,未来三年财务预测如下表所示。
电场驱动喷射沉积微纳3D打印设备适用范围较广,代表性的应用主要包括:透明电极、柔性电子以及血管支架等。目前,透明电极市场大部分被ITO所占领,但预计未来几年ITO市场占有率将会下降至60%左右,银纳米线、金属网格、银卤化物、纳米银颗粒等将瓜分ITO市场份额,2022年时,将达到数百亿美元;据IDTechEx公司预测,到2020年,柔性电路板(FPC)的市场规模将增长到262亿美元。具相关部门统计,目前全球FPC产业年产值约1000亿元人民币,国内企业市场占比仅约10%;心血管支架在我国已经销售10年,但近几年每年还是能保持10%-15%的增长,复合增长率达到16.5%,远超全球水平。从每百万人口使用率比较,我国每百万人支架使用量为376支,美国该数据为1800支左右,我国与欧美发达国家还有6-7倍的差距。2015年,我国心血管支架市场大约为80-100亿元,若同时考虑每年10%-15%的使用量增速以及5%-10%的降价幅度,支架市场的增速大约在5%-10%。因此,电场驱动喷射沉积微纳3D打印技术和装备的市场前景巨大和广阔。
九、技术或产品的关键词
增材制造;微纳3D打印;透明电极;透明导电膜;血管支架、柔性电子;共形天线;RFID天线;透明电磁屏蔽;透明电加热。
