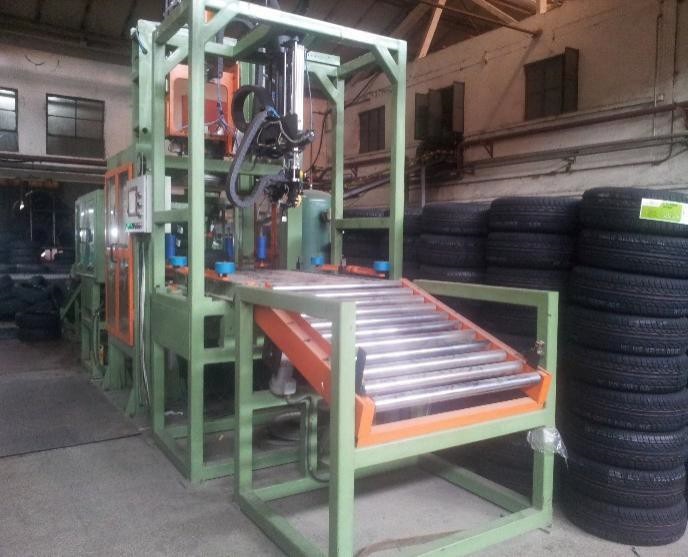

轿车轮胎动平衡在线检测试验机

发布日期:2024-7-22    来源:本站    返回列表

项目概况:

      动不平衡性能是评价和衡量轮胎质量的重要指标。无论是出口国外的轮胎, 还是国内与汽车厂家做配套的轮胎,均需进行动平衡检测。出口的轮胎在海关进 行抽检,一条不合格则成批退回。国内配套的轮胎,动平衡性能不合格的可追究 轮胎厂家责任并要求索赔。所以,轮胎动平衡试验机是参与市场竞争的基本保障,不可或缺。
轮胎动平衡试验机主要是模拟实际工况,待轮胎充气完成后以恒定速度旋转,检测轮胎的静不平衡量、偶不平衡量、上下面不平衡量的大小和相位。测试前为 了轮胎和轮辋的紧密配合,设有润滑工位以完成轮胎胎圈的润滑。测试后为了区 分等级和后期配平或去重,设有打标工位可在轮胎重点或轻点位置打上标记以及 分级工位可直接分级入库。其整个检测过程涵盖了光、机、电、气、液以及信号 处理和计算机高级语言等多学科内容,颇为复杂。正常测试时不平衡量的偏差控 制在±5g 以内,角度控制在±5°以内。

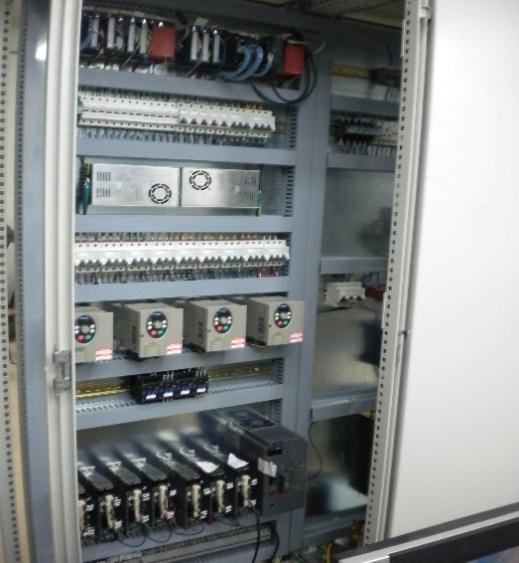

试验机以 PLC 作为动作流程的总控制核心,工控机作为解算中心,上下位机 间采用以太网(Ethernet)通讯,PLC 控制层和各远程分站间通过 CC-Link 现场总线连接,伺服驱动器间使用伺服系统现场总线网 SSCNET Ⅲ(Servo System ControlNetwork)进行数据的高速通信,人机界面与 PLC 间通过 QBUS 总线相连。可实现手动测试、自动测试、量标定测试、偏心补偿测试、零校正测试和 MN 测试。操作简单,解算快速,人机交互性能良好。
      技术特点:
    (1)使用多套多级测试轮辋,实现轮辋宽度的自动调整;使用段差,实现轮胎断面宽度的自动调整,从而实现对多种不同规格轮胎的混装在线测试。
    (2)具有上下轮辋自动纠偏功能,当上下轮辋错位时可自动补偿。
    (3)设有主轴系统偏心自动补偿功能。
    (4)系统的量标定、偏心补偿和零校正均可以自由选择带胎或者不带胎操作,自动完成。
    (5)所有校正结果(量标定、偏心补偿和零校正)均自动完成并由上位机自动存储。
    (6)轮胎充气系统采用闭环控制系统,可按压力设定要求实时调整轮胎内部压力,确保在测试过程中压力恒定。
    (7)上位机具有工艺参数添加、设定、修改、存储、打印、故障诊断、校正等功能,可输出平均值、最大、最小、标准偏差、批量数据等报表,操作简便、界面友好。
    (8)预留远程控制接口和系统网络管理接口,为企业今后的现代化管理奠定了良好的基础。
    (9)测试效率高于国内平均水平。
    (10)直驱型伺服电机的引入,使得设备所占空间得以减小,皮带传动的影响得到消除,一定程度上提高了测试精度。
      技术参数
      测试项目:上面不平衡量及其角度;下面不平衡量及其角度;静不平衡量及其角度;偶不平衡量及其角度;上、下面不平衡量之和;
      测试精度: 不平衡量差值±1.0g以内(加50g的砝码);
      打标精度: ±5.0°以内(加50g砝码,试验角度误差);规格储存种类: 300种以上;
      打标方式: 色带热压式;
      打标色: 两色(如红、黄);
      打标形状: 两种(例●、◎);
      打标位置: 静不平衡量的轻点或重点;
      分级装置: 3级(运输带在上、中、下位置),双气缸驱动;轮胎转速: 600-800(r/min);
      充气压力: 0.2-0.4MPa;
      测试效率: 23~25秒/条。
      市场前景
      我国境内的轮胎生产企业众多,仅山东省内就多达上百家轮胎中小企业。但截至目前,国内轮胎动平衡试验机的生产厂家却不超过三家。由于进口试验机价格高昂,国内试验机供应不足,较多的轮胎生产商拥有的试验机数量有限甚至没有配备。严重的供需不平衡,造就了轮胎动平衡试验机极具潜力的市场。高精度的试验机具有良好的社会经济效益。

       投资预算及效益
       投资预算:
       加工生产场地:200 ㎡厂房及配套基础设施;
       加工设备:车床、铣床、磨床、钻床、线切割、热处理、表面处理等设备;加工与调试人员,单台设备按 2 人配置;
       技术服务、销售、售后服务人员:各 3 人配置。预期效益:
       经济效益:进口试验机 400 万/台,国内设计试验机成本为 150 万/台;
       社会效益:能够打破一直以来依靠进口的局面,获得自主知识产权,提高国内外竞争力、国内市场普及率以及国际市场占有率。基于轮胎生命周期全过程,根据检测所得结果可追溯各个生产环节,审核各项工艺参数,指导优质轮胎的制造过程,降低次品胎比率,减少污染,节约能源。
